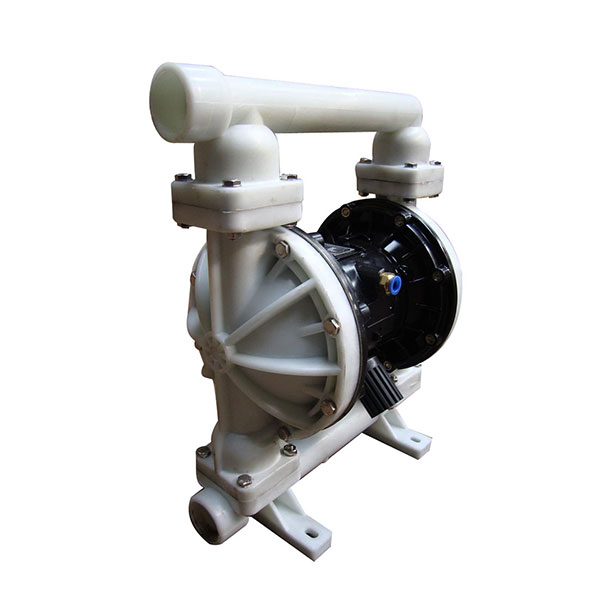

QBY塑料氣動隔膜泵產品概述

QBY氣動隔膜泵是一種新型輸送機械，是目前國內新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的 WLLDENPVMPS、美國的MARIOWPUMPS相近.本廠目前已形成系列化生　產，共有八種規格直徑：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm(11/2")、￠50mm(2")、￠65mm(21/2")、￠80mm(3")、￠100mm(4")。四種材質、鋁合金、鑄鐵、工程塑料、不銹鋼。根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。氣動隔膜泵已被石油、化工、電子、陶紡織系統單位廣泛采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取的了滿意的效果。

QBY塑料氣動隔膜泵主要特點

1、不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm2;

2、流動寬敞，通過性能好，允許通過大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微;
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;
4、該泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、不必用電，在易燃、易爆場所使用安全可靠;
6、可以浸沒在介質中工作;
7、作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、可輸送較粘的液體（粘度在1萬厘泊以下）;
10、無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

QBY塑料氣動隔膜泵主要用途

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。

QBY塑料氣動隔膜泵結構簡圖



 1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口

QBY塑料氣動隔膜泵性能參數表

型號 Model 1	流量 Dischage (m3/h)	揚程 Head (m)	出口壓力 Exit Pressure (kgf/cm2)	吸程 Sucked lift (m)	大允許顆粒直粒 Max grain D	大供氣壓力 Max Pressure (kgf/cm2)	大空氣 消耗量 Max air consumption (m3/min)	材 料 Materials
								鋁 ZL104	不銹鋼 1Cr18Ni9Ti	鑄鐵 HT200	增強 聚丙烯 Enhanced Polypropy lene
QBY-10	0～0.8	0～50	6	5	1	7	0.6	★	★	★	★
QBY-15	0～1	0～50	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	6	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	6	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～50	6	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～50	6	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～50	6	7	10	7	1.5	★	★	★	/

Note:★-有 have /-無 without

QBY氣動隔膜泵工作原理

在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
