TSWA型臥式多級離心泵

TSWA型臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。聯系電話：0577-67987292

說明書在線閱讀多級泵實物圖產品安裝圖紙

下一個產品：CDLF輕型不銹鋼立式多級離心泵

上一個產品：QJ型深井不銹鋼潛水泵

產品概述：

TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。臥式多級離心泵主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

適用范圍：

適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。

產品特點：

1、水力模型先進，效率高，性能范圍廣。

2、泵結構緊湊、布置合理、外形美觀。

3、進出口徑相同，便于管路連接。

4、泵運行平穩，噪音低，壽命長。

5、密封可靠、無泄漏。

技術參數：

流量：18-155m3/h；

揚程：18-270m；

功率：2.2-180kw；

轉速：1450r/min；

口徑：φ50-φ150；

溫度范圍：0-+80℃；

工作壓力：≤3.0Mpa。

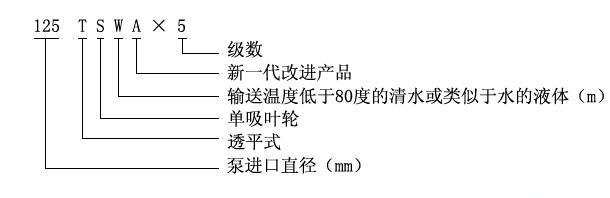

型號意義：

性能參數:

型號	級數	流量(m3/h)	揚程(m)	轉速(r/min)	電機功率(kw)
50TSWA	2	18	18.4	1450	2.2
	3	18	27.6	1450	3
	4	18	36.8	1450	4
	5	18	46	1450	5.5
	6	18	55.2	1450	5.5
	7	18	64.4	1450	7.5
	8	18	73.6	1450	7.5
	9	18	82.8	1450	7.5
75TSWA	2	36	23	1450	5.5
	3	36	34.5	1450	7.5
	4	36	46	1450	11
	5	36	57.5	1450	11
	6	36	69	1450	15
	7	36	80.5	1450	15
	8	36	90	1450	18.5
	9	36	103.5	1450	18.5
100TSWA	2	69	31.2	1450	11
	3	69	46.8	1450	15
	4	69	62.4	1450	22
	5	69	78	1450	30
	6	69	93.6	1450	30
	7	69	109.2	1450	37
	8	69	124.8	1450	45
	9	69	140.4	1450	45
125TSWA	2	90	43.2	1450,	22
	3	90	64.8	1450	30
	4	90	86.4	1450	45
	5	90	108	1450	55
	6	90	129.6	1450	75
	7	90	151.2	1450	75
	8	90	172.8	1450	90
	9	90	194.4	1450	90
150TSWA	2	155	60	1450	45
	3	155	90	1450	75
	4	155	120	1450	90
	5	155	150	1450	110
	6	155	180	1450	135
	7	155	210	1450	155
	8	1, 55	240	1450	180
	9	155	270	1450	180

故障及排除方法：

故障	原因	解決方式
1、泵不吸水，壓力表指針劇烈擺動。	灌注引水不夠，管路與儀表連接處漏氣。	檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
2、水泵不出水，真空表表示高度真空。	底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。	檢查底閥，更換水管，降低吸水高度。
3、壓力表有壓力，但仍不出水。	出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。	檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。
4、流量低于設計要求。	水泵堵塞，密封環磨損過多，轉速不足。	清洗水泵及管路，更換密封環，增加泵轉速。
5、泵消耗功率過大。	填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。	調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。
6、泵內聲音反常，泵不出水。	吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。	檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。
7、水泵振動，軸承過熱。	電機與泵不同心，軸承缺油或磨損。	調整電機軸與泵軸的同軸度，加油或更換軸承。
